海洋資材
大型船舶用防舷材

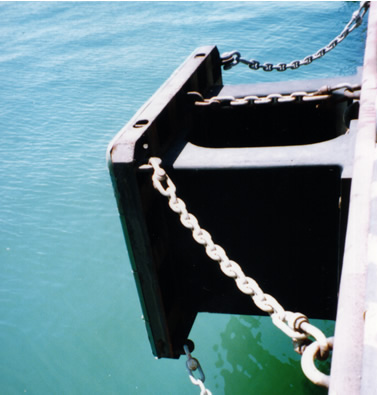

H型防舷材

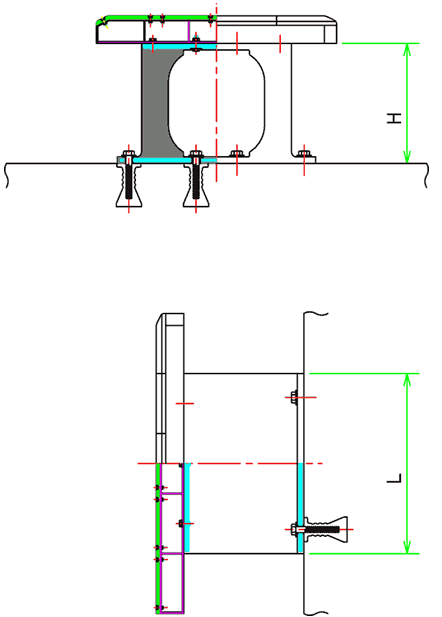

※図面をクリックすると大きく表示されます
特長
- 高性能型大型防舷材
- 大型船（LNG・LPG・タンカー・コンテナ等）に適しています。
- 船舶との接触面に受衝板を備え
(1)受衝面の面圧を対象船舶に合わせて設定可能です。
(2)受衝面の前面に合成樹脂板を付け、摩擦係数を低くおさえます。
性能
性能計算
E=196H2LK(kN・m)
R=520HLK(kN)
（性能公差±10％）
| E: | 吸収エネルギー(kN・m=kJ) | H: | 高さ |
| R: | 反力(kN) | L: | 長さ |
| K: | ゴム質係数 |
ゴム質の選定
| ゴム質 | 係数 | 性能 |
|---|---|---|
| K３ | 1.3 | 標準(K)に対して130％ |
| K２ | 1.2 | 標準(K)に対して120％ |
| K１ | 1.1 | 標準(K)に対して110％ |
| K | 1.0 | 標準品 100％ |
| S１ | 0.9 | 標準(K)に対して90％ |
| S２ | 0.8 | 標準(K)に対して80％ |
| S３ | 0.7 | 標準(K)に対して70％ |
品種
型式選定
| 製品高さ | 長 さ |
|---|---|
| 400H･600H･800H･1000H･1400H･1700H･2000H | 1000L～4000Lまで任意 |
| 2500H | 1500L～4000Lまで任意 |
（100mm単位）
角度圧縮性能・特殊品等につきましては、最寄りの営業所までお問い合わせください。
