スーパーエキスパンション

特長

  1. 短い面間で大きな変位吸収ができる
  2. 変位反力が小さい
  3. 優れた耐圧構造
  4. 繰り返し変位特性、耐久性に優れている

ス-パ-エキスパンションEJ型は配管ラインの温度変化により生じる伸縮、偏心を吸収の他、内部を通過する流体による振動や、接続ポンプにより引き起こされる振動、騒音を吸収して、管路を保護するゴム製エキスパンションジョイントです。

構造

型式 断面図説明 使用材料

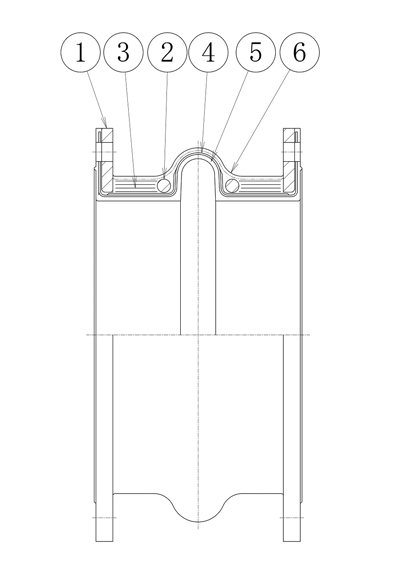

EJ スーパーエキスパンション 図面

※図面をクリックすると大きく表示されます

  1. 口金(JIS G 3101 SS400)
  2. 補強リング(JIS G 3101 SS400)
  3. 補強コード(合成繊維)
  4. 補強コード(合成繊維)
  5. 内面内層ゴム(合成ゴム)
  6. 外破ゴム(合成ゴム)

性能

標準仕様

呼び径 ø150~ø3000
負圧 0.76mHg サクション管路可
流体 種類 上水、工水、下水、農水、雨水、海水
使用温度範囲 内部-20~+60(℃)、 外気-20~+80(℃)
接続 フランジ方式 固定焼付パッキン付 (接続パッキン不要)
規格 水道規格フランジ、JIS 10Kフランジ
塗装 水道用液状エポキシ樹脂

特殊仕様(オプション)
標準仕様以外の製作可能な仕様

接続 材質 SUS304
規格 その他フランジ規格
塗装 その他指定塗料及び指定色
付属ボルト 推力防止、異常伸び防止、面間調整
内面溝埋 可 但し、伸縮性能は標準品の60%
