球形フレキシブルジョイント

セイブボールジョイント®

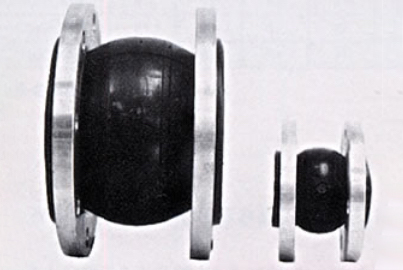

セイブボールジョイント

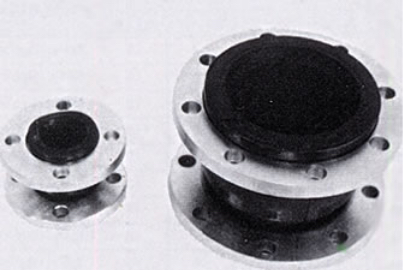

セイブボールジョイント

特長

  1. 短い面間で大きな変位吸収ができる
  2. 変位反力が小さい
  3. 優れた耐圧構造
  4. 繰り返し変位特性、耐久性に優れている
セイブボールジョイントSB型は配管ラインの温度変化により生じる伸縮、偏心を吸収の他、内部を通過する流体による振動や、接続ポンプにより引き起こされる振動、騒音を吸収して、管路を保護するゴム製球形ジョイントです。

構造

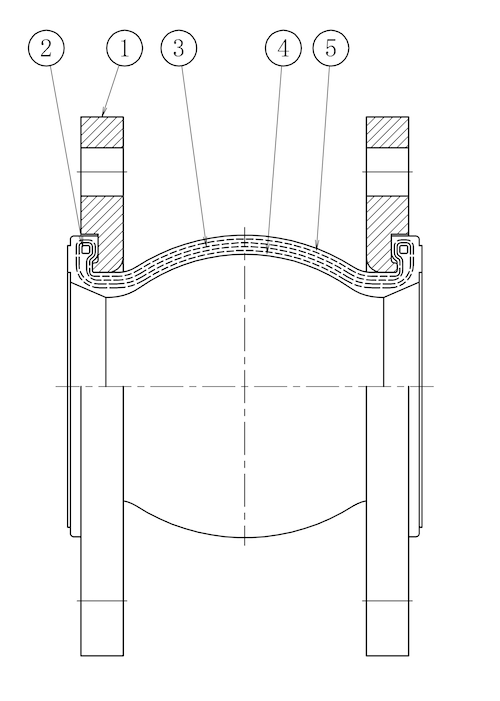

型式 断面図説明 使用材料
SB-1型 セイブボールジョイント 図面

※図面をクリックすると大きく表示されます

  1. リテイナー(JIS G 3101 SS400)
  2. 補強ワイヤー
    ø80以下 (JIS G 3502 SWRS)
    ø100以上 (JIS G 3521 SW-C)
  3. 補強コード(合成繊維)
  4. 内面内層ゴム(合成ゴム)
  5. 外被ゴム(合成ゴム)

性能

標準仕様

呼び径 ø20~ø350
流体 種類 下水、海水、雨水
使用温度範囲 内部-20~+60(℃)、 外気-20~+80(℃)
接続 フランジ方式 ルーズ方式(接続パッキン不要)
規格 JIS 10K フランジ ・ 水道規格フランジ
防錆処理 電気亜鉛メッキ

特殊仕様(オプション)
標準仕様以外の製作可能な仕様

接続 材質 SUS304
寸法及び性能

寸法及び性能(422.9KB)
