エクセルコーン®Ⅱ型防舷材

エクセルコーンⅡ型防舷材

特長

  1. 超高性能
    従来の防舷材よりも圧縮率を上げ、エネルギー吸収効率(E/R)が飛躍的に向上しました。したがって、同一高さの防舷材と比べて、超高吸収エネルギー・超低反力型の防舷材です。
  2. 受衝板付き
    受衝板のサイズを自由に設計できるため、船種による面圧の調整が可能です。また、受衝板の前面には摩擦係数の低い合成樹脂板が取り付けられているため、船舶のシフト等による防舷材の負担を軽減し、ゴム防舷材本体の寿命を長くします。
  3. 省スペース
    円錐台形状のため、コンパクトであり、取付スペースの小さな場所にも設置可能です。
  4. シンプル構造
    せん断や傾斜圧縮に対して方向性を持たない中空円錐台形状です。また、完全な一体製品であり、保守点検等も容易に行えます。

性能

圧縮状況

サイズ:ECⅡ-1000H

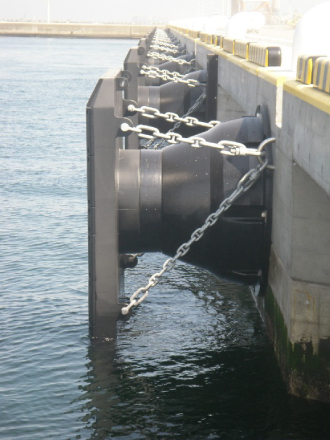

エクセルコーンⅡ型防舷材 圧縮状況

性能曲線

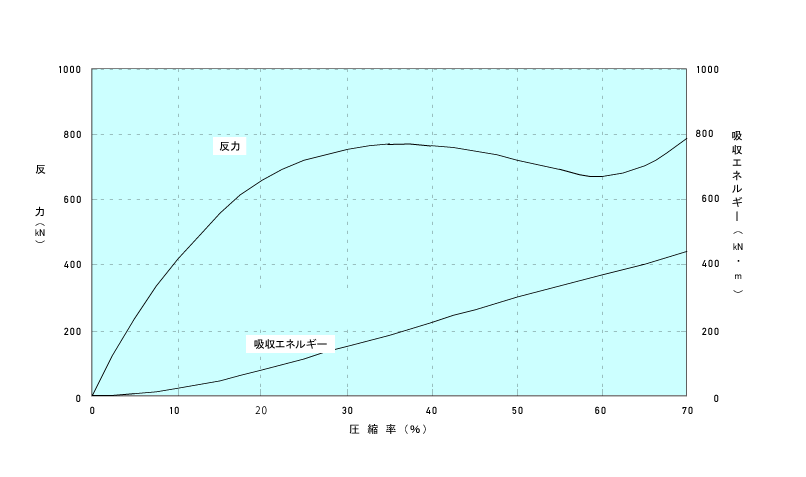

  タイプA ECⅡ-1000H(C5)

【設計標準圧縮率70%】

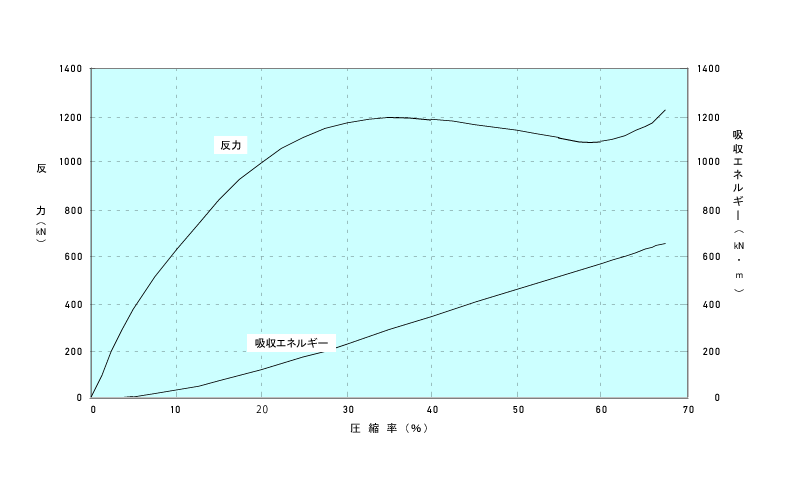

  タイプB ECⅡ-1000H(C10)

【設計標準圧縮率67.5%】

※グラフをクリックすると大きく表示されます

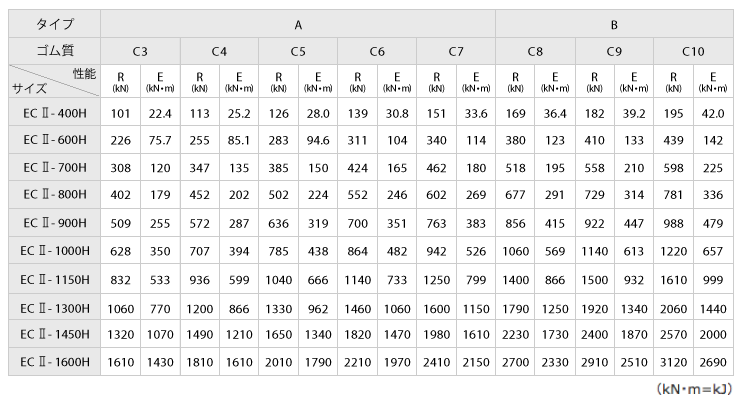

エクセルコーンⅡ型防舷材 性能表

R:反力(kN),E:吸収エネルギー(kN・m),性能公差:±10%
性能表

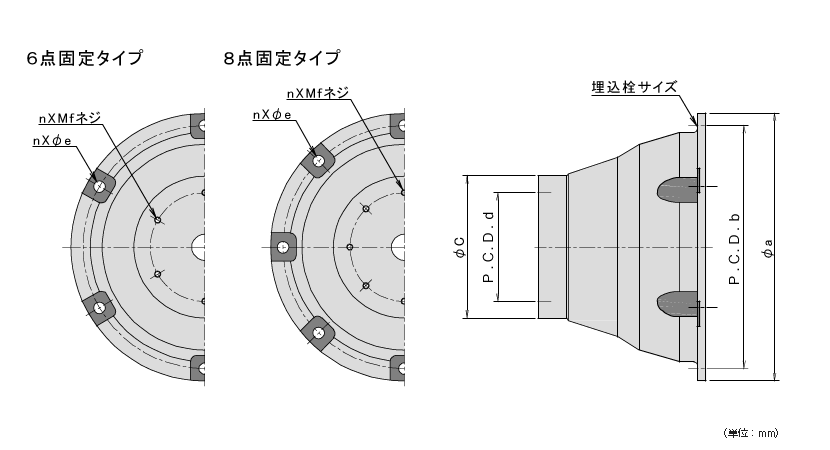

寸法

※図をクリックすると大きく表示されます

(単位:mm)

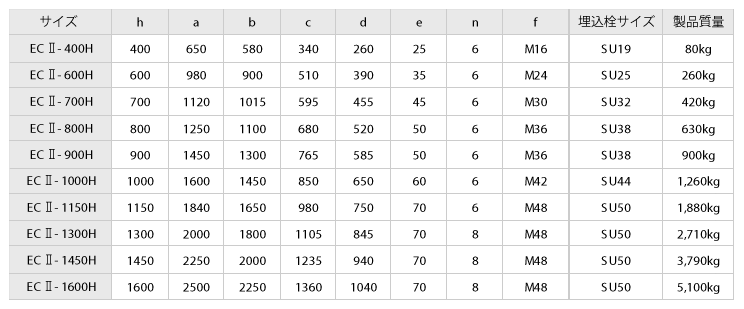

エクセルコーンⅡ型防舷材 寸法 表
