L型止水板 後付け式ゴム止水板

180L型 180L-EX型

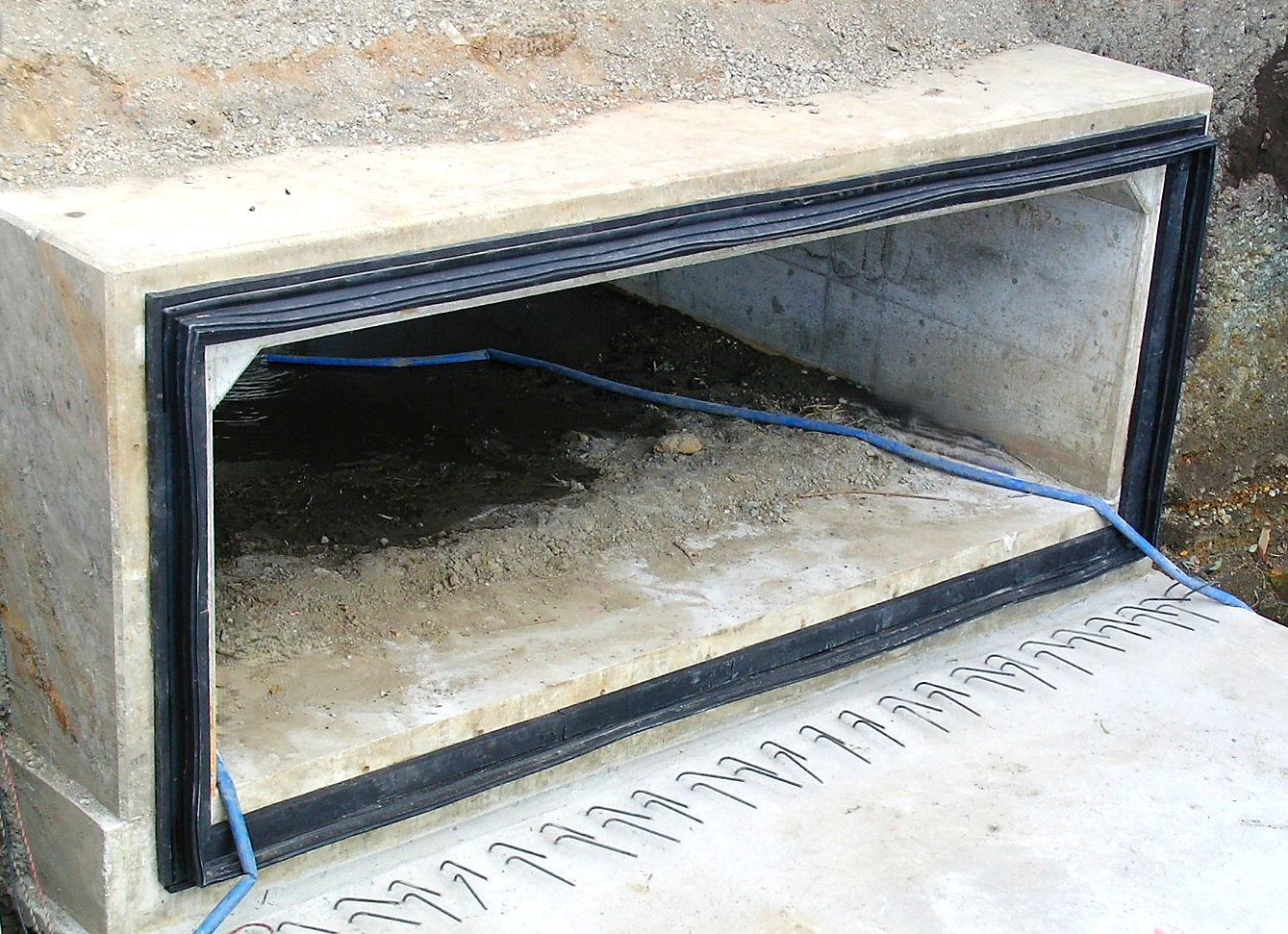

180L型

特長

  1. 優れた変位性能
  2. 優れた耐久性
  3. 180L-EX型は耐震性を向上し、大きな変位に対応可能

既設と新設の取り合い部に設置できる後付け式ゴム止水板です。 各地の水処理施設等のコンクリート構造物に採用され、漏水対策に威力を発揮するゴム止水板として高い評価を頂いております。

施工工程

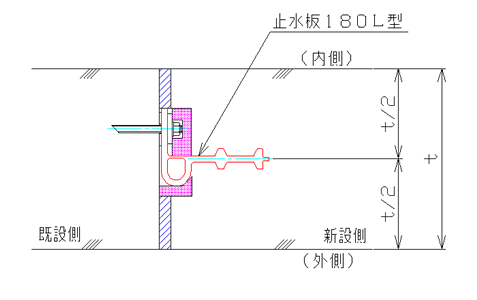

構造

※図面をクリックすると大きく表示されます。

既設コンクリートの下地処理後に樹脂系アンカーを打設して取り付けます。

基本仕様

180L型 180L-EX型
外水圧 0.1MPa 0.1MPa
沈下量 40mm 100mm
伸び量 30mm 100mm
最小壁厚 250mm 300mm
製品質量 10kg/m 12kg/m

※耐外水圧性能はコンクリート面の仕上げが十分であることが条件となります。
