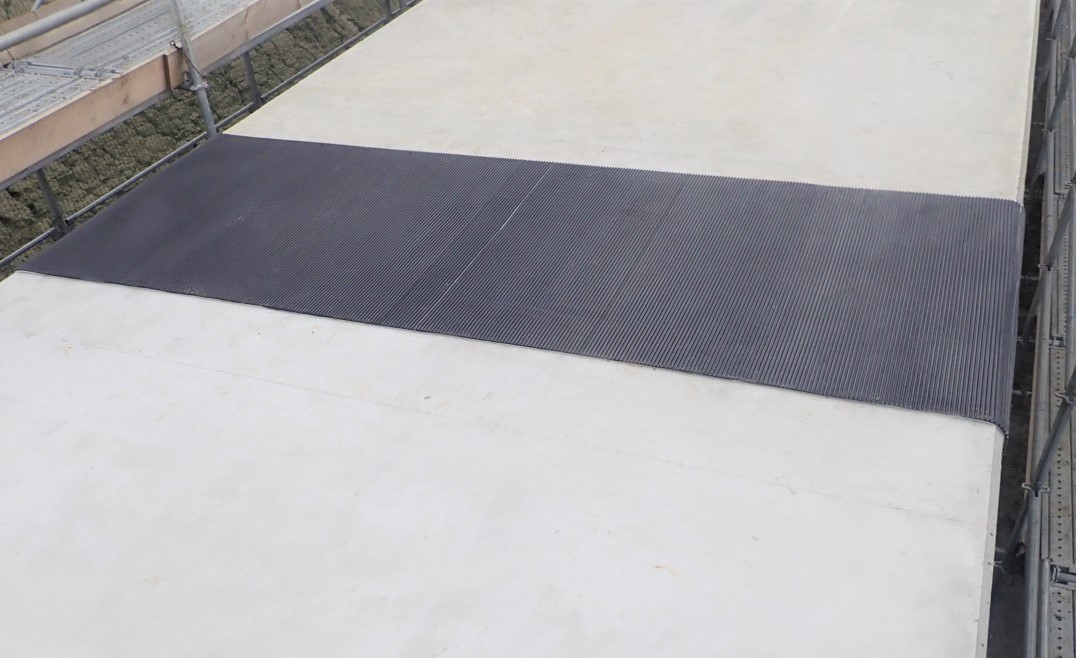

耐圧ゴムプレート S－L型
表紙をクリックするとカタログを表示します
特長
- 優れた変位性能・耐久性
- グルービング(凹凸)加工により任意箇所にて折り曲げ可能
- コンパクト化・軽量化による施工性・経済性の向上
- 構造がシンプル
柔構造樋門の継目部に生じる目開き、目違い等から土砂侵入を防止する 可撓性のある耐圧ゴムプレートです。
性能
| タイプ | 伸び量 (mm) |
剪断量
(mm) |
製品幅
(mm) |
耐土圧 P(kN/㎡) |
側壁部重ね代 H(mm) |
製品質量 (kg/m) |
|---|---|---|---|---|---|---|
| S100L型 | 100 | 100 | 800 | 200以下 | 200 | 7.0 |
| S200L型 | 200 | 200 | 1100 | 200以下 | 300 | 9.0 |
構造

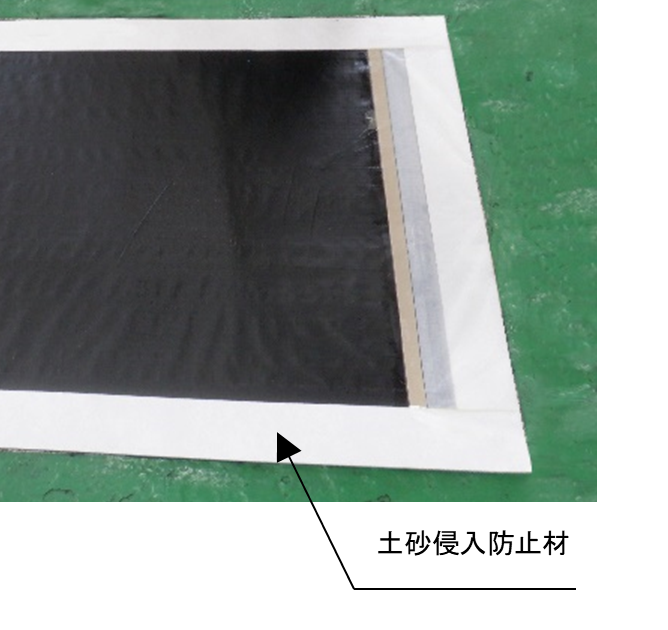

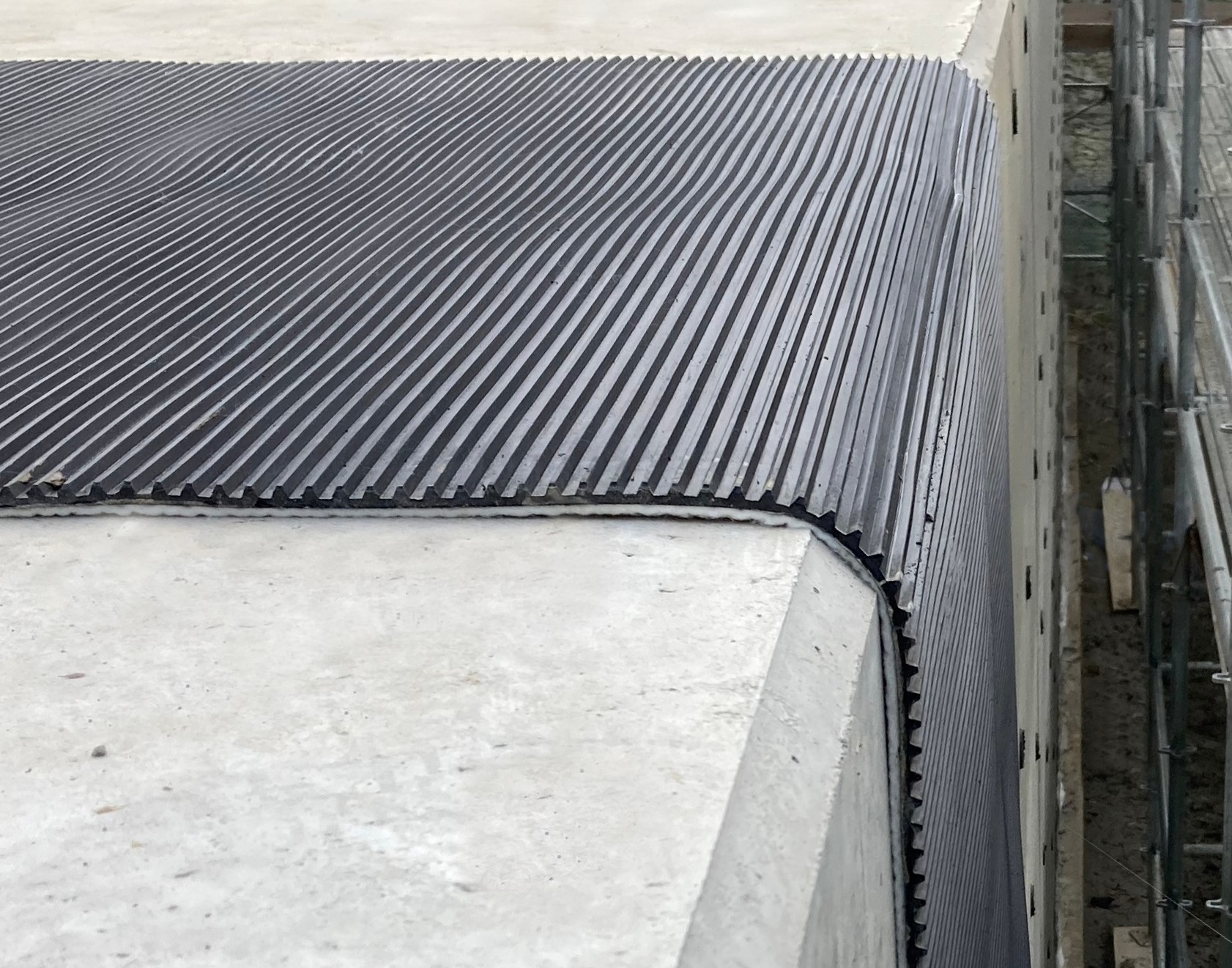

耐圧ゴムプレート S－L型は、土砂接触面側にグルービング(凹凸)構造を採用したことにより、摩擦抵抗値増加に成功し、製品幅の縮小と軽量化を実現しました。任意箇所での折り曲げも可能です。（当社オリジナル技術）
補強布を内層し、函体接触面には土砂侵入防止材がついています。
断面形状
※図面をクリックすると大きく表示されます

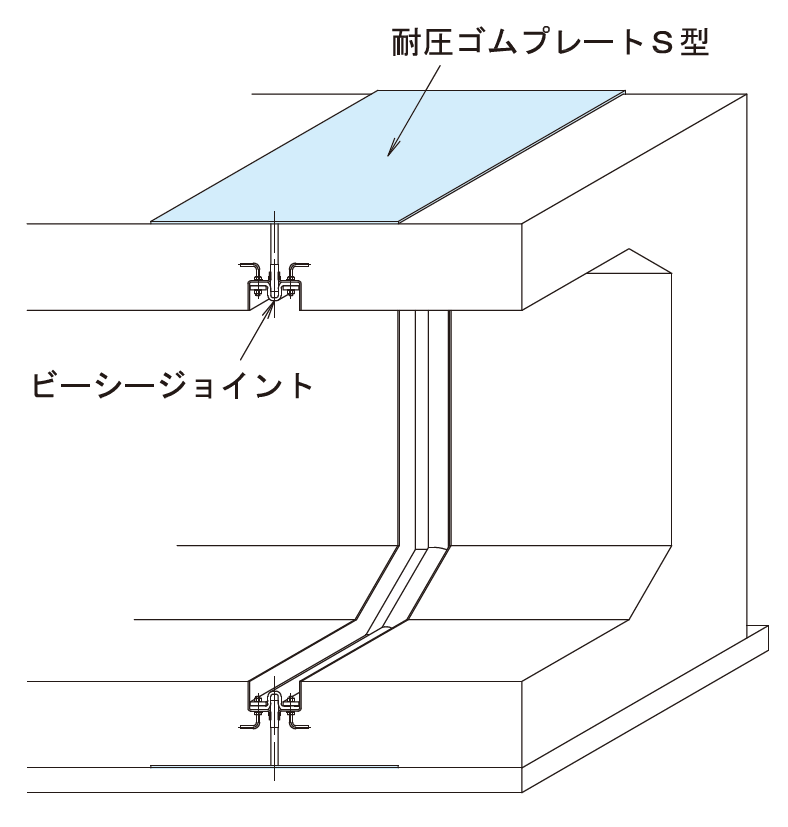

取付見取図
耐圧ゴム
耐圧ゴムプレート S型

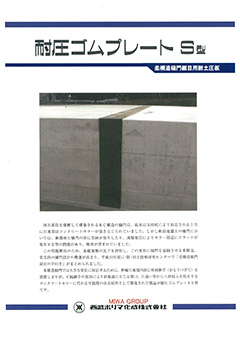

表紙をクリックするとカタログを表示します

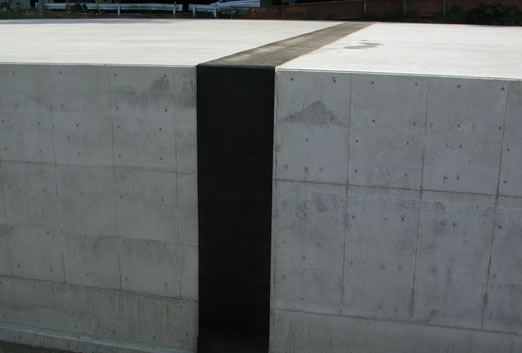

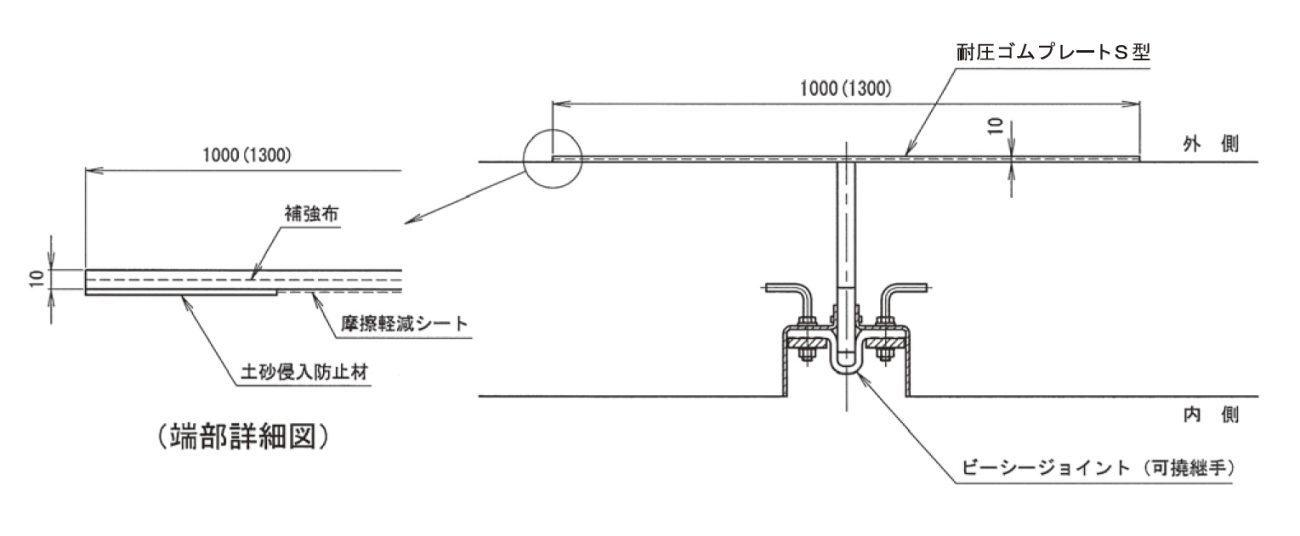

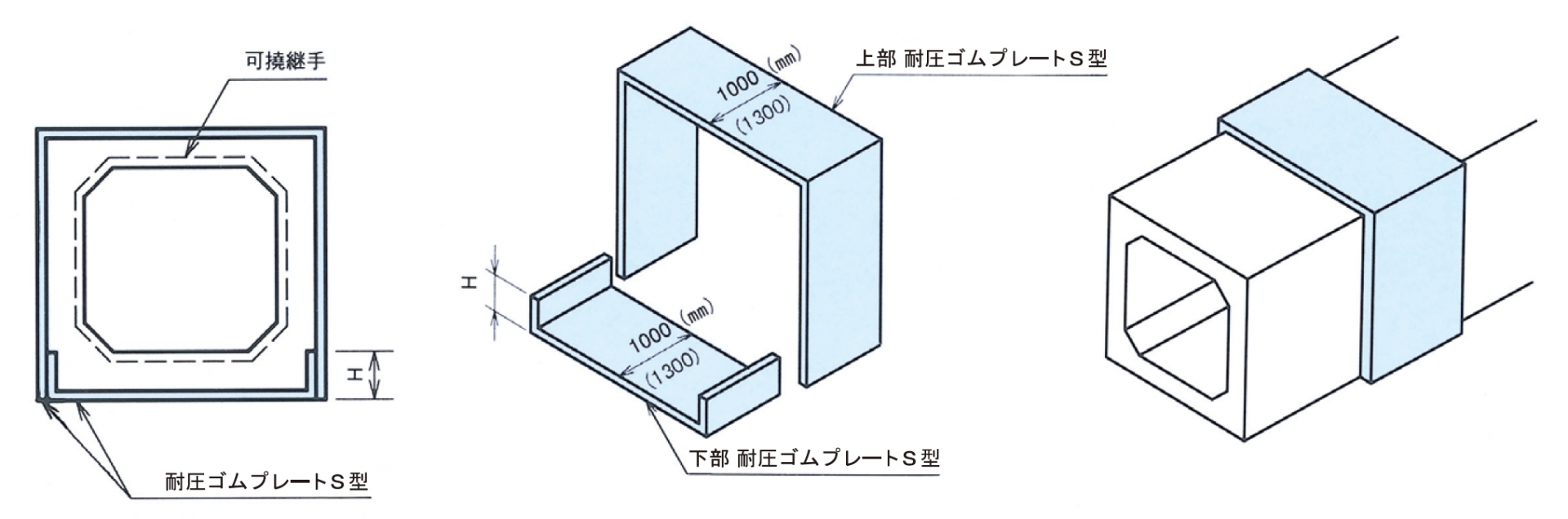

耐圧ゴムプレート S型は補強布を内層した平板構造で、樋門断面上下に分離してあると共に、角部はL型に曲げ加工してあります。函体接触面には土砂侵入防止材がついています。
| タイプ | 伸び量 (mm) |
剪断量
(mm) |
製品幅
(mm) |
耐土圧 P(kN/㎡) |
側壁部重ね代 H(mm) |
製品質量 (kg/m) |
|---|---|---|---|---|---|---|
| S100型 | 100 | 100 | 1000 | 100以下 | 200 | 15.0 |
| S100M型 | 100 | 100 | 1000 | 200以下 | 200 | 15.0 |
| S200型 | 200 | 200 | 1300 | 100以下 | 300 | 20.0 |
| S200M型 | 200 | 200 | 1300 | 200以下 | 300 | 20.0 |
