ケーソンシール P型

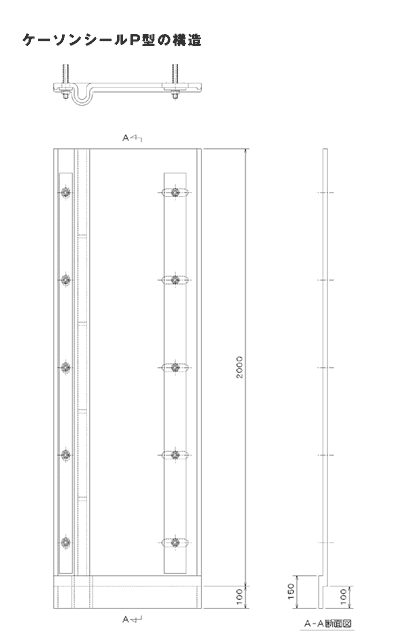

※図面をクリックすると大きく表示されます

特長

ケーソン目地部より裏込材の流出を防止するため、目地裏込部に設置する耐圧性、耐候性、耐摩耗性を有する後付けタイプの板状目地材です。

  1. 耐圧性
    目地部の耐圧部分は大きく変形しない平板の形状で長期的に効果を発揮します。
  2. 追従性
    ケーソンの不等沈下による上下垂直方向および目地間の開きにP部の形状変形により追従します。
  3. シール性

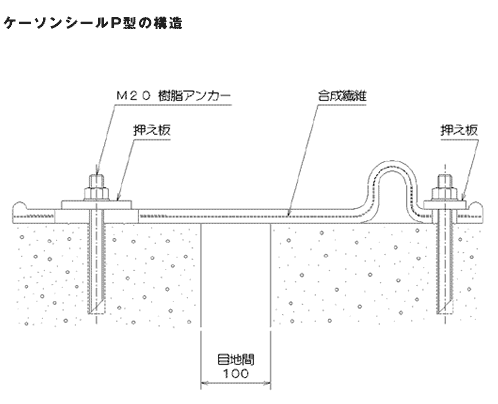

    目地間をまたいで両側のケーソンにボルトで固定する構造により流出を防止します。

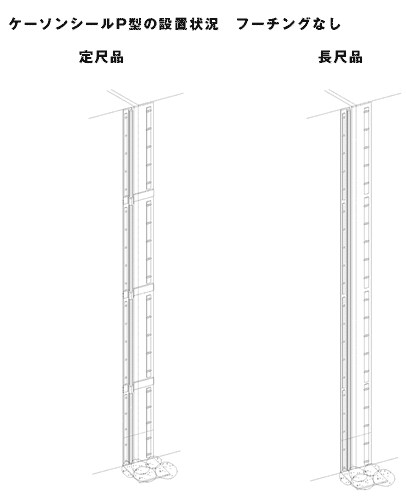

    ピース間の接続部の重ね合わせ構造により流出を防止します。
    管理型護岸用には(不等水層を維持するため)長尺物を適用します。

性能

追従性能

下記につきましては、各方向の1軸変位(単性能)を表します。 複合変位の場合は各方向の変位吸収量は小さくなります。

項目 取付時 追従性
目地間方向 ±50mm ±100mm
上下方向 ±100mm

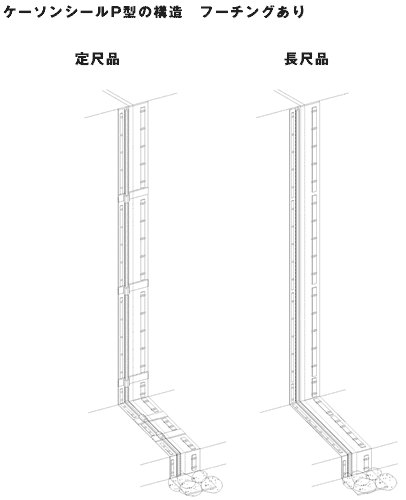

構造物にフーチング部等がある場合、目地材に加工が必要になる場合があります。
詳細につきましては、最寄りの営業所までお問い合わせください。

質量 約20kg/m
