既設・新設取合部用可とう継手

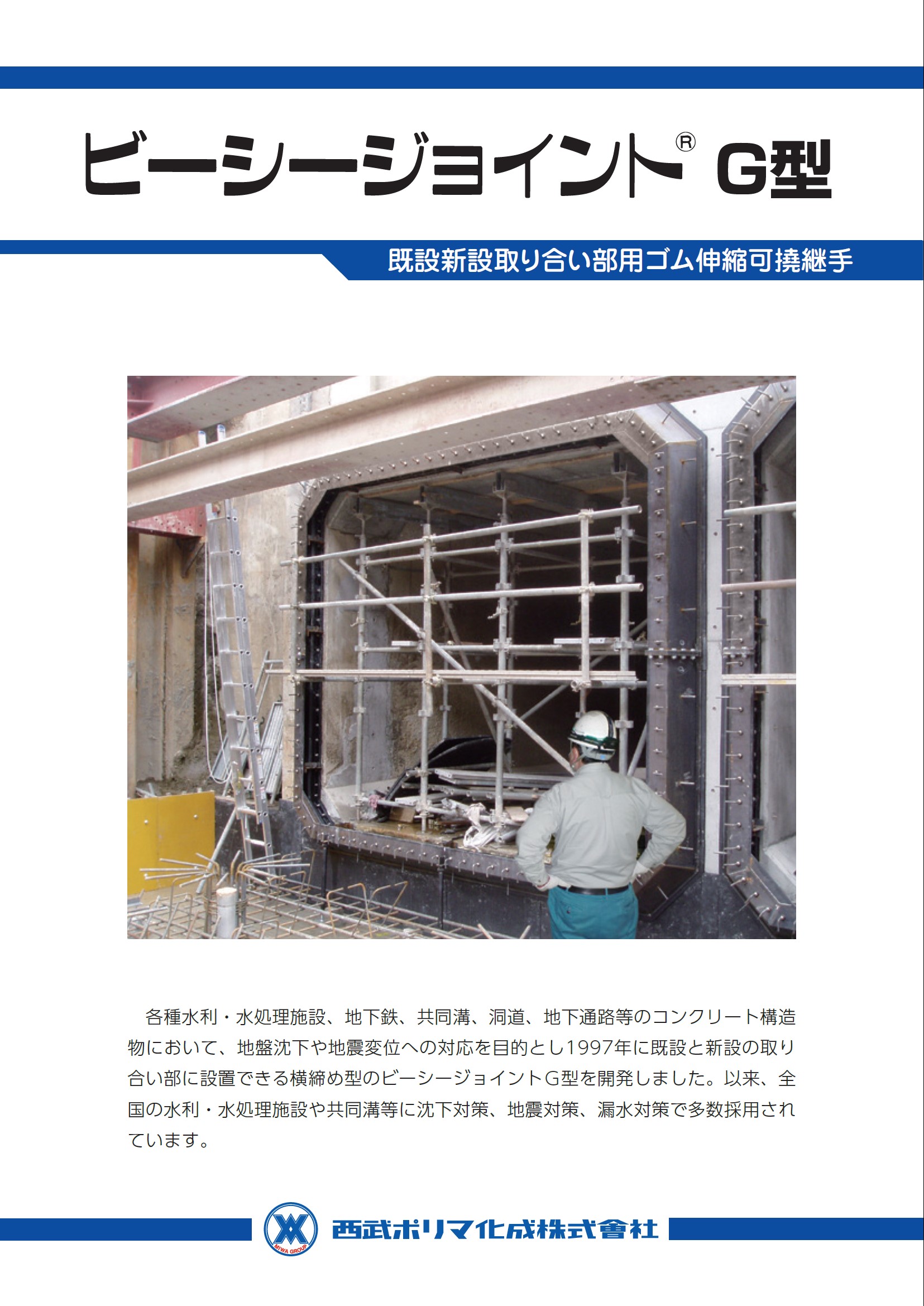

ビーシージョイント® G型

特長

  1. 既設と新設の構造物の取合部に取付が可能
  2. 耐震性の向上を計れる
  3. 将来の変位吸収と止水機能を発揮する
  4. 変位抵抗が小さい
  5. 施設の維持管理に活躍

施工工程

品種

品種 G220型 G250型

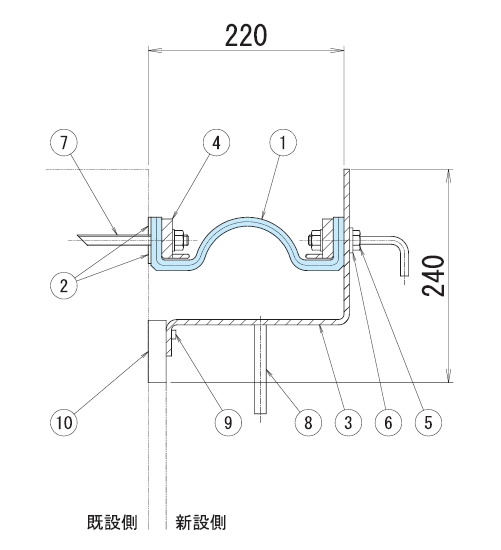

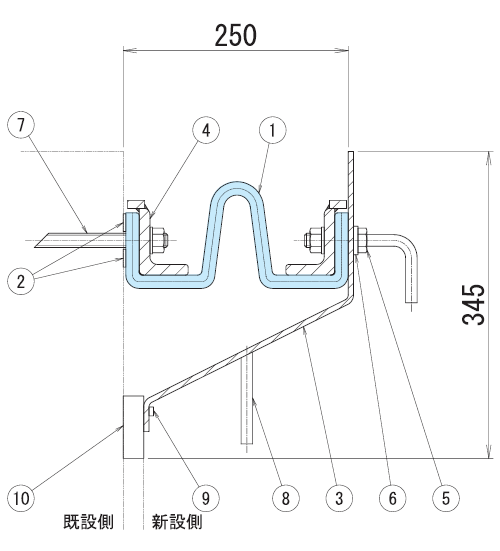

断面形状 ビーシージョイントG220型 図面 ビーシージョイントG250型 図面
沈下量 50mm 100mm
伸び量 30mm 50mm
外水圧 0.1MPa{1.0kgf/cm2} 0.1MPa{1.0kgf/cm2}
内水圧 0.1MPa{1.0kgf/cm2} 0.1MPa{1.0kgf/cm2}
最小壁厚 350mm 400mm
製品質量 40kg/m 65kg/m

部材

1 伸縮部材(合成ゴム) 4 押え板 7 ゴムワッシャー 10 目地材
2 止水材(1) 5 ボルト 8 樹脂系アンカー 11 止水材(2)
3 外枠板 6 アンカー(1) 9 アンカー(2)
