角型可とう継手(コンクリート構造物用可撓継手)

ビーシージョイント® U型・U-E型

特長

  1. 優れた変位性能
  2. 優れた水密性
  3. 変位抵抗が小さい
  4. 据え付けが容易
  5. 相手構造物に合わせて設計

品種

■沈下型

品種 U100N型 U200型 U300型

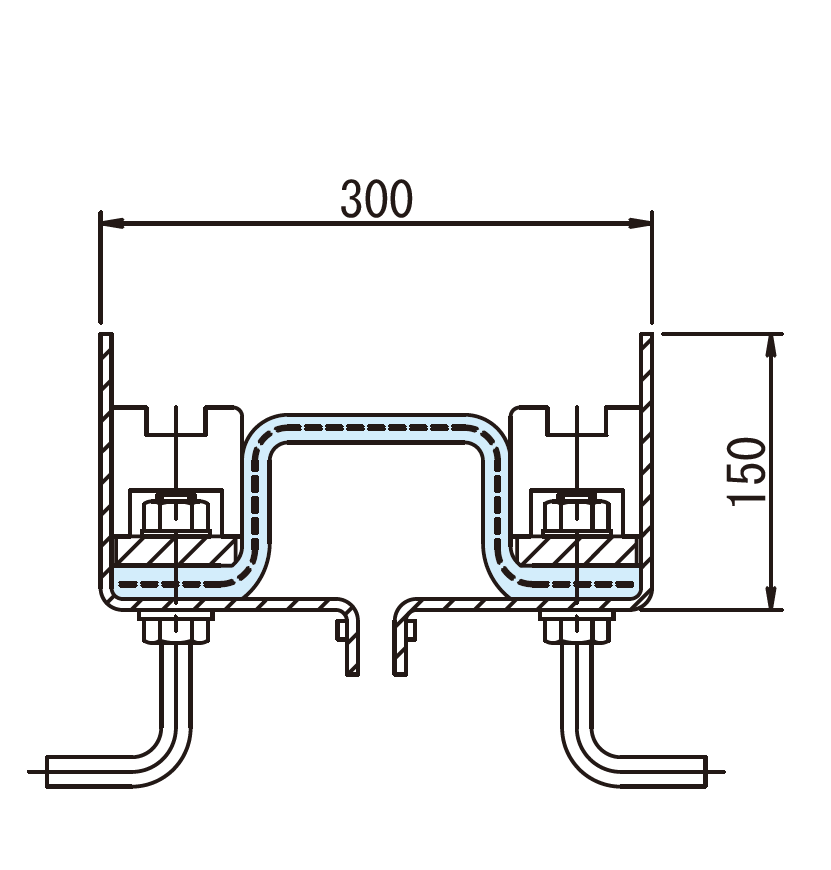

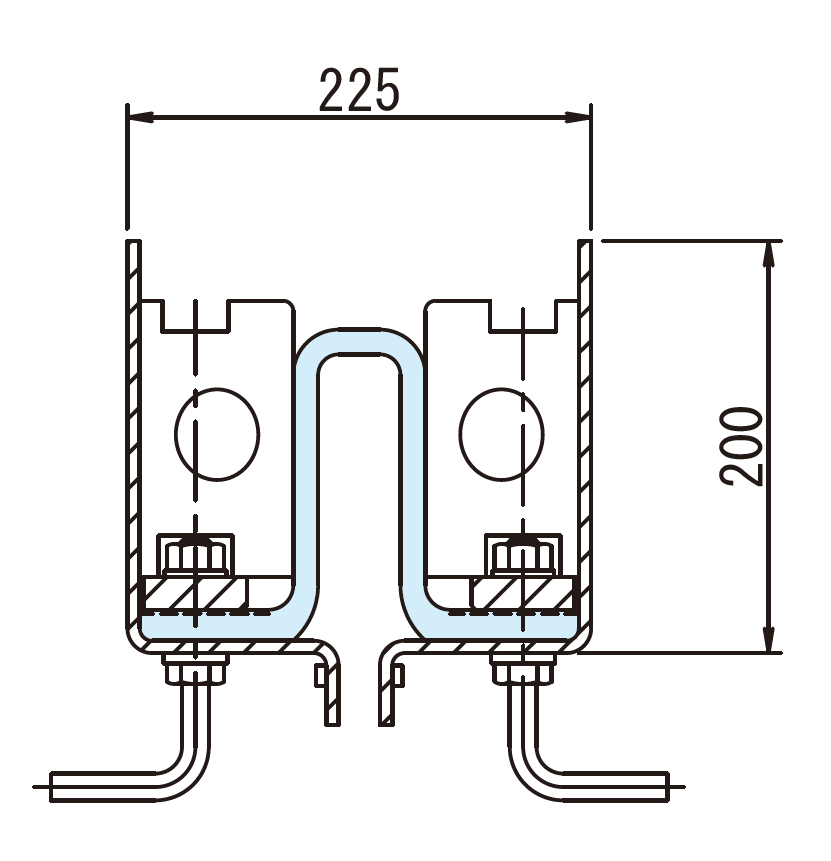

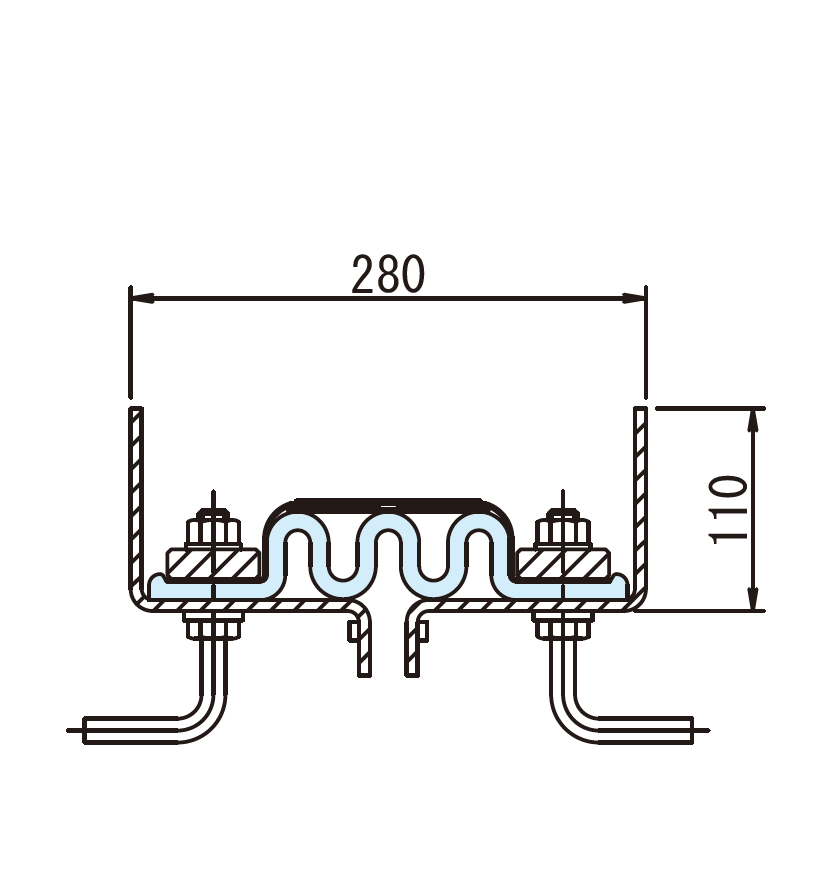

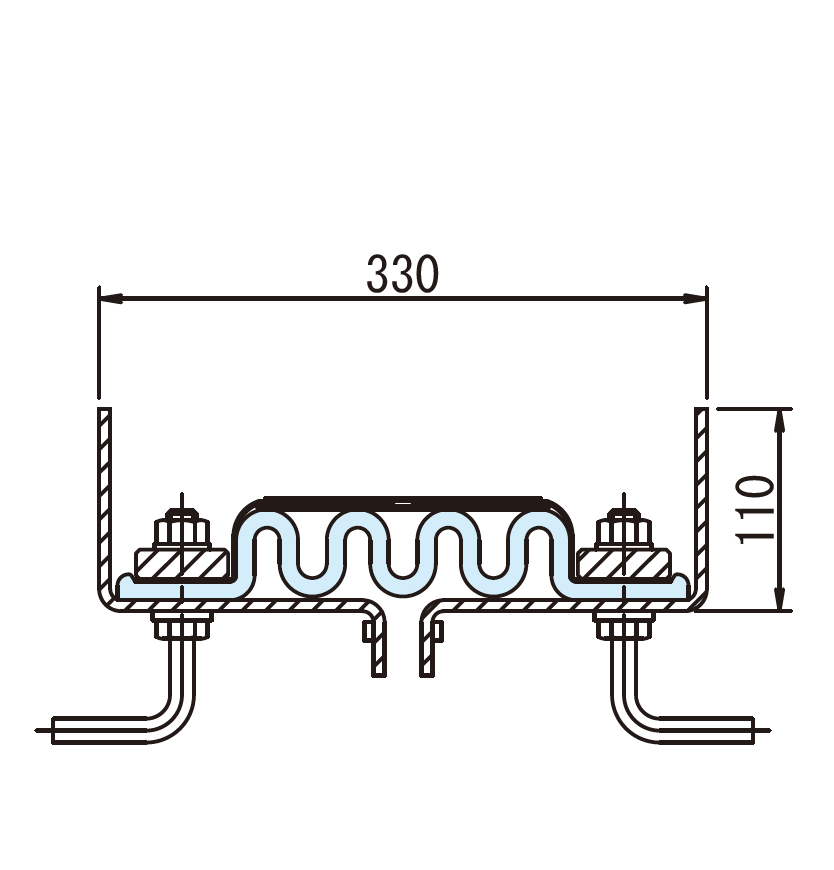

断面形状 ビーシージョイントU100N型 図面 ビーシージョイントU200型 図面 ビーシージョイントU300型 図面
沈下量 100mm 200mm 300mm
伸び量 100mm 100mm 120mm
内水圧 0.15MPa{1.5kgf/cm2} 0.15MPa{1.5kgf/cm2} 0.15MPa{1.5kgf/cm2}
外水圧 0.15MPa{1.5kgf/cm2} 0.15MPa{1.5kgf/cm2} 0.15MPa{1.5kgf/cm2}
製品質量 70kg/m 90kg/m 105kg/m

■伸縮型

品種 U50E型 U100E型 U100EH型

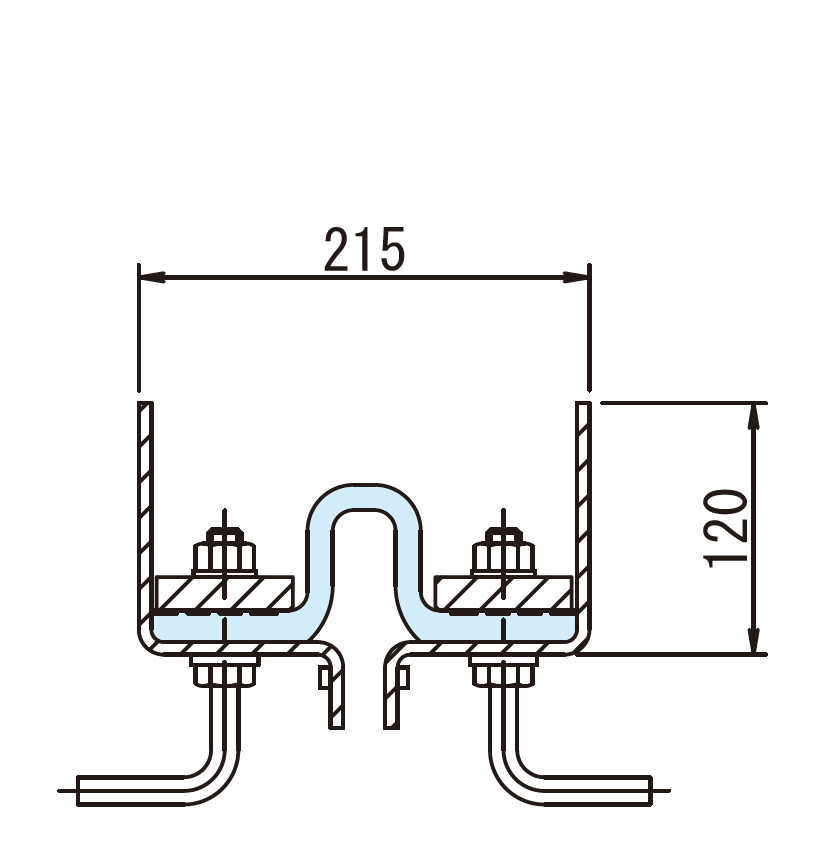

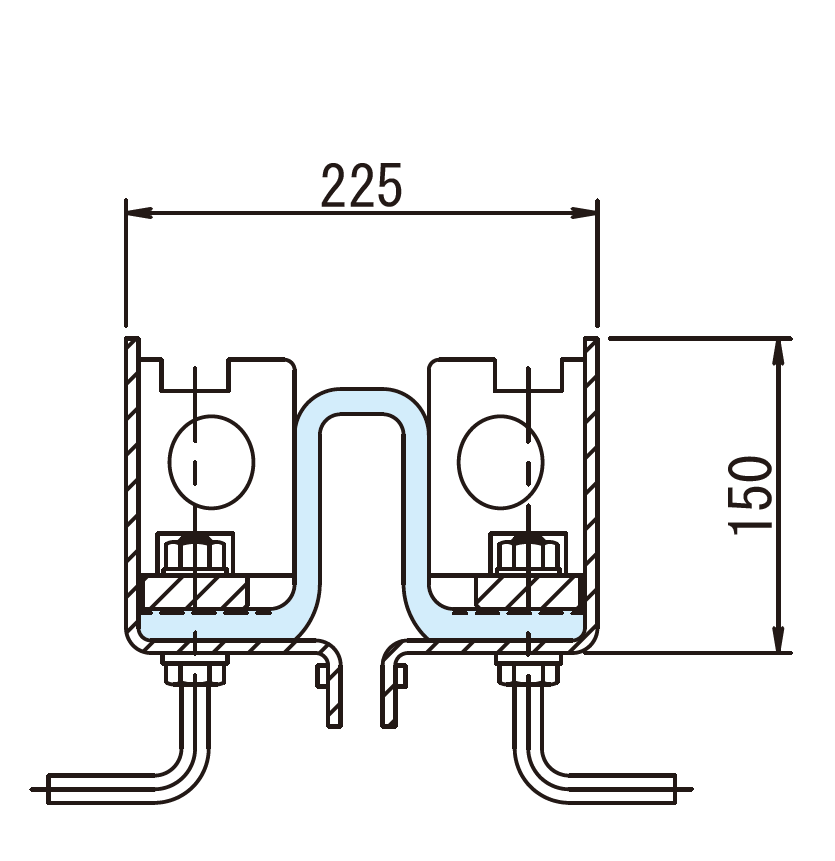

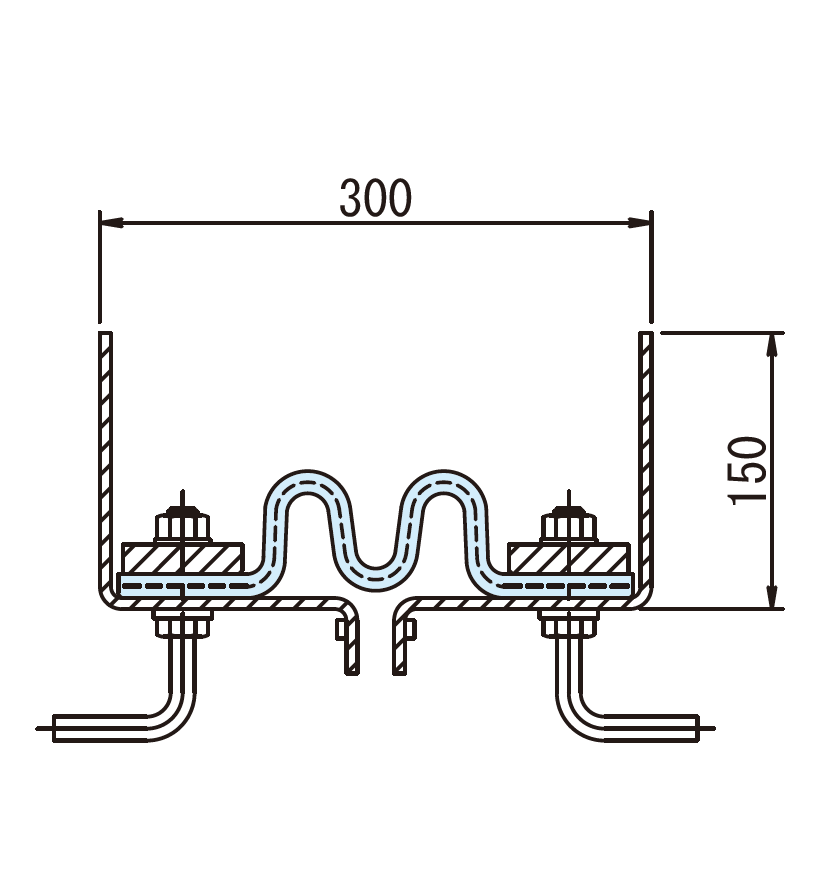

断面形状 ビーシージョイントU50E型 図面 ビーシージョイントU100E型 図面 ビーシージョイントU100EH型 図面
沈下量 70mm 150mm 150mm
伸び量 50mm 100mm 100mm
内水圧 0.15MPa{1.5kgf/cm2} 0.15MPa{1.5kgf/cm2} 0.25MPa{2.5kgf/cm2}
外水圧 0.15MPa{1.5kgf/cm2} 0.15MPa{1.5kgf/cm2} 0.25MPa{2.5kgf/cm2}
製品質量 55kg/m 85kg/m 95kg/m

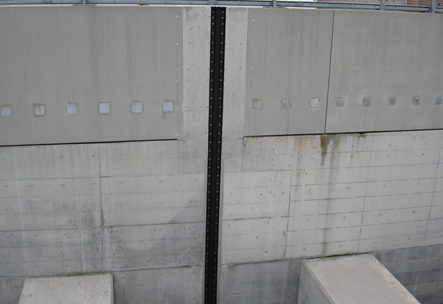

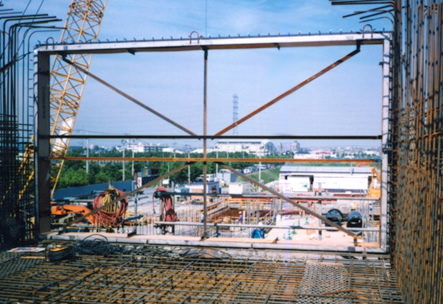

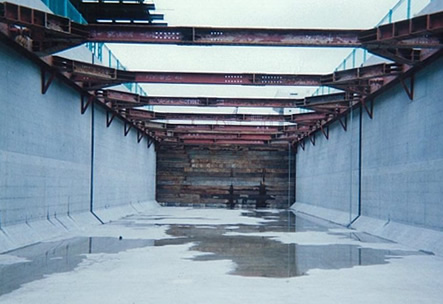

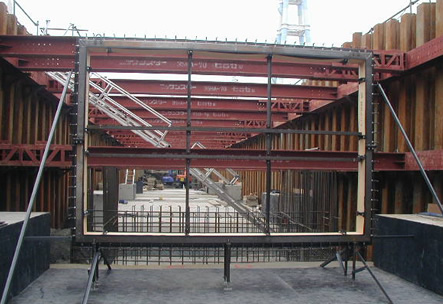

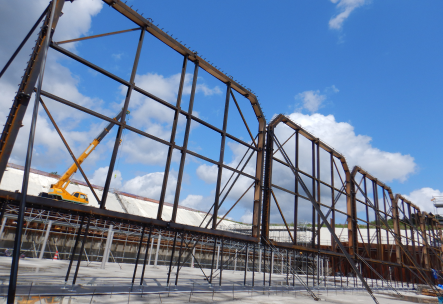

施工実例写真

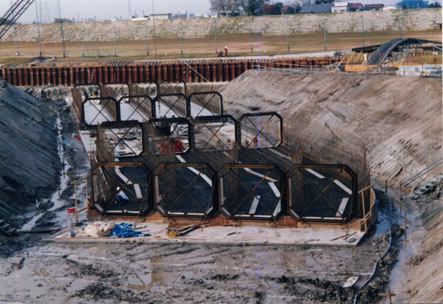

河川での施工例(樋門)

河川での施工例(機場)

上水道施設での施工例

下水道施設での施工例

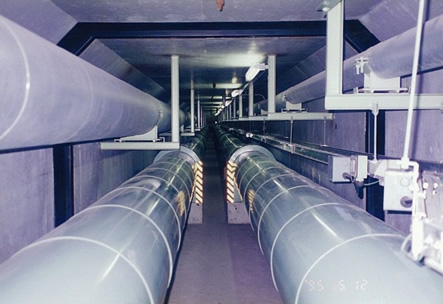

共同溝での施工例

水路での施工例

道路での施工例

円形使用での施工例
(下水道)

トンネルでの施工例

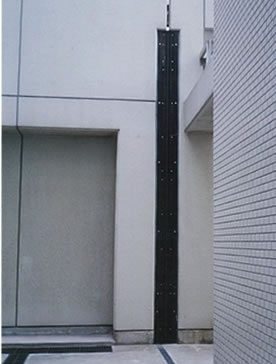

建築(病院)での施工例

※写真をクリックすると拡大表示します
