ゴム止水板
ブラックシール®
特長
- 優れた変位性能
- 優れた耐久性
- 優れた水密性
- 豊富な品種
コンクリート構造物の継目部の伸縮、剪断等の変位を吸収し、漏水を防止します。ゴム製なので柔軟性、弾力性に優れ、変位に安全に追随できます。
ブラックシール® 標準タイプ

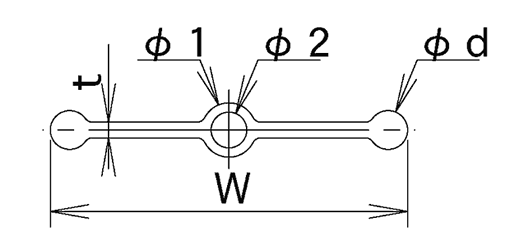

(１)伸縮継目用
※図面をクリックすると大きく表示されます
| 品種 | 製品質量(kg/m) | 寸法(mm) | ||||
|---|---|---|---|---|---|---|
| W | t | ø1 | ø2 | ød | ||
| 150EA | 1.5 | 150 | 6 | 25 | 15 | 16 |
| 200EA | 2.1 | 200 | 6 | 26 | 13 | 18 |
| 200EB | 2.5 | 200 | 9 | 26 | 13 | 18 |
| 230ED | 3.5 | 230 | 10 | 35 | 23 | 25 |
| 300EA | 5.8 | 300 | 12.5 | 50 | 25 | 25 |
| 300EB | 5.0 | 300 | 12.5 | 30 | 15 | 25 |
| 300EC | 3.3 | 300 | 8 | 25 | 15 | 25 |

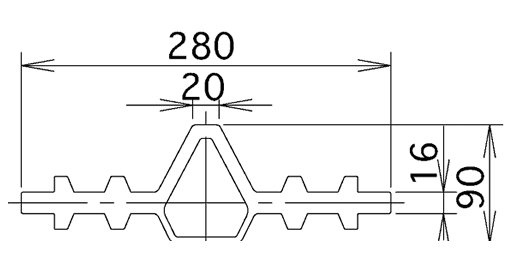

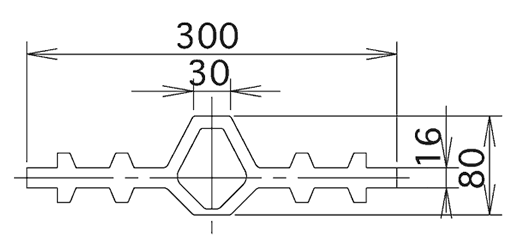

(２)耐震用
| 品種 | 280B | 300B | |
|---|---|---|---|
| 形状寸法 |
|
|
|
| 製品質量 | 7.4kg/m | 8.0kg/m | |
| 性能 | 伸縮量 | +60～-20mm | +60～-30mm |
| 沈下量 | 100mm | 100mm | |
ブラックシール® 水膨張タイプ

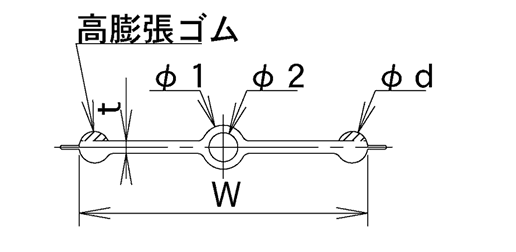

(１)伸縮継目用
※図面をクリックすると大きく表示されます
| 品種 | 製品質量(kg/m) | 寸法(mm) | ||||
|---|---|---|---|---|---|---|
| W | t | ø1 | ø2 | ød | ||
| M150EA | 1.6 | 150 | 6 | 25 | 15 | 16 |
| M200EA | 2.2 | 200 | 6 | 26 | 13 | 18 |
| M230ED | 3.6 | 230 | 10 | 35 | 23 | 25 |
| M300EB | 5.1 | 300 | 12.5 | 30 | 15 | 25 |

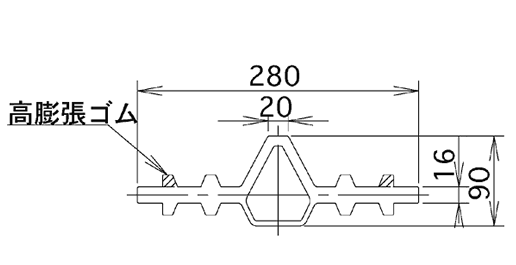

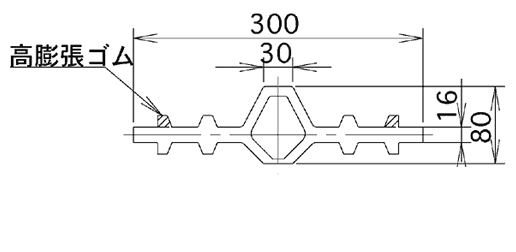

(２)耐震用
| 品種 | M280B | M300B | |
|---|---|---|---|
| 形状寸法 |
|
|
|
| 製品質量 | 7.4kg/m | 8.0kg/m | |
| 性能 | 伸縮量 | +60～-20mm | +60～-30mm |
| 沈下量 | 100mm | 100mm | |
