耐震目地補修継手(後付け式ゴム伸縮可撓継手)

ビーシージョイント® BEQ型・BEQ-2型

特長

  1. 構造物の内面から取付施工ができる
  2. 耐震性の向上を計れる
  3. 将来の変位吸収と止水機能を発揮する
  4. 変位抵抗が小さい
  5. レベル2対応
  6. BEQ-2型は現地での各部穴開け加工を無くしたタイプ

品種

標準仕様

内水圧 0.1MPa{1.0kgf/㎠}
外水圧
伸び量 200mm
沈下量 200mm
用途 上下水道施設の目地部を短期間に経済的に耐震補強

(注)上記の耐水圧性能はコンクリート面の仕上げが十分であることが条件となります。
   段差、欠け、ワレがある場合は漏水の原因になりますので、必ず修復工事を実施してください。
   上記の変位性能はレベル2の地震動での性能を示します。

構造

標準仕様

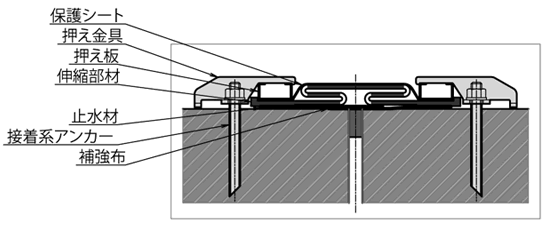

BEQ型

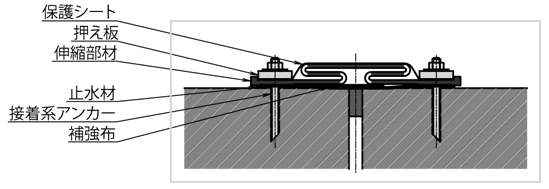

BEQ-2型

※図面をクリックすると大きく表示されます

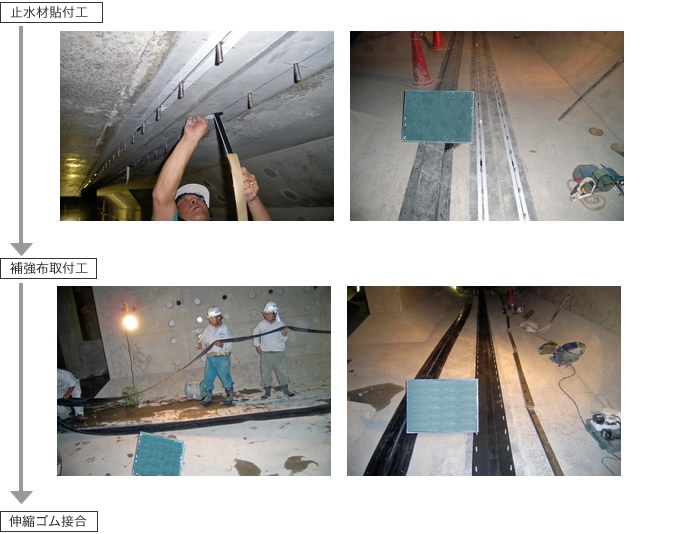

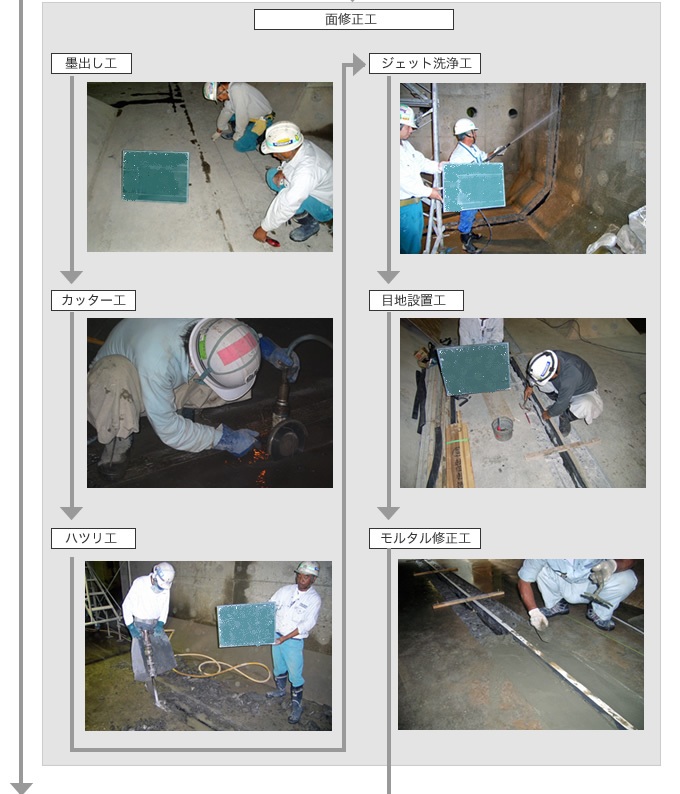

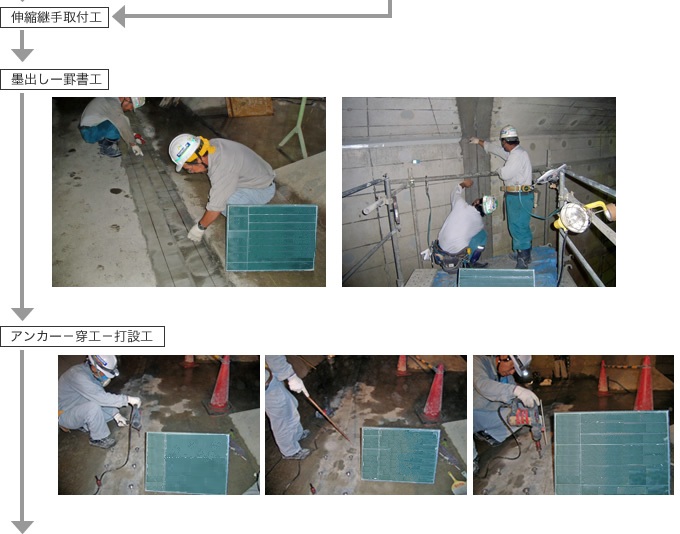

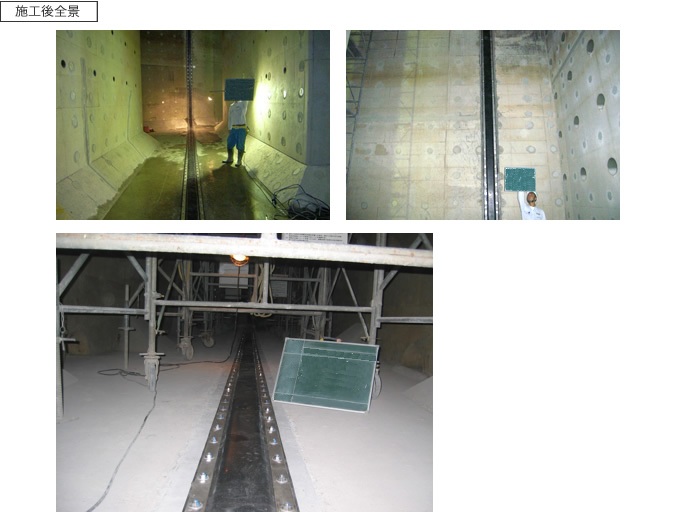

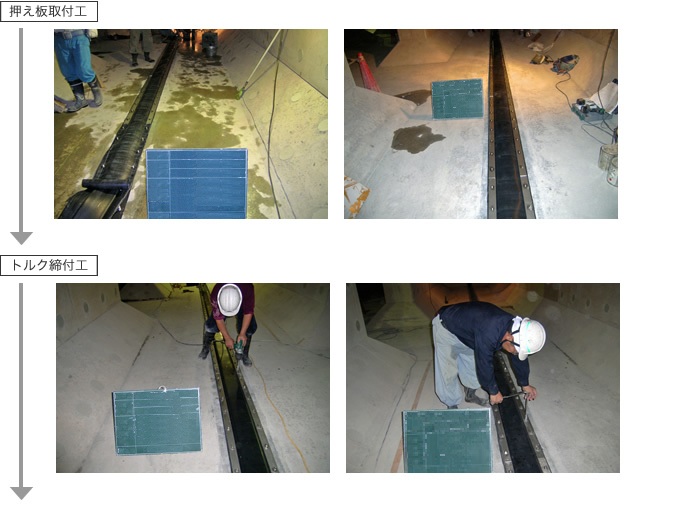

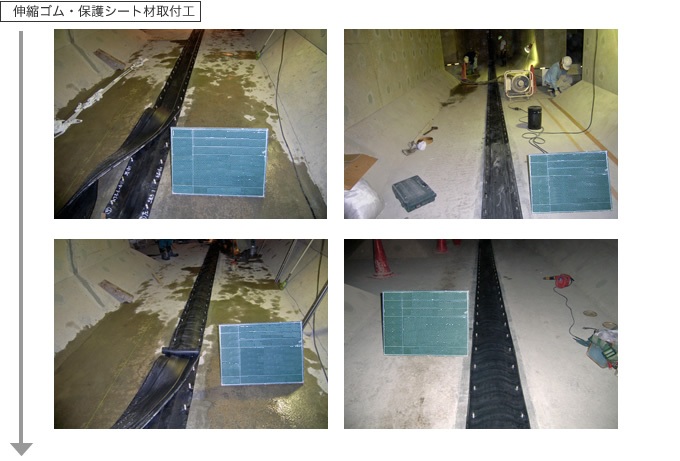

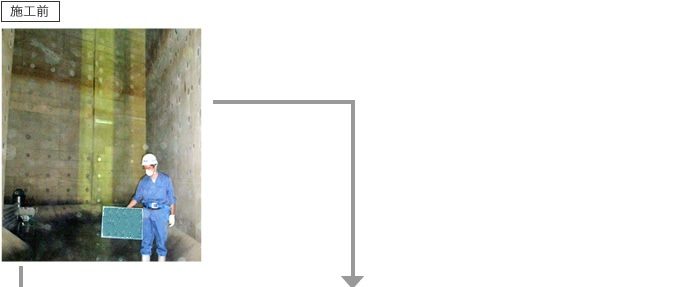

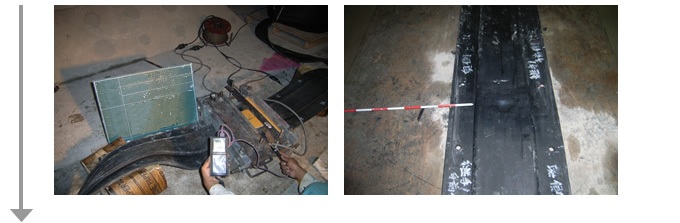

施工工程

ビーシージョイント 施工工程
ビーシージョイント 施工工程
ビーシージョイント 施工工程
ビーシージョイント 施工工程
ビーシージョイント 施工工程
ビーシージョイント 施工工程
ビーシージョイント 施工工程
ビーシージョイント 施工工程
