耐震目地補修継手(後付け式ゴム伸縮可撓継手)

ビーシージョイント® RE型・RE-2型

特長

  1. 既設構造物の内面から取付施工ができる
  2. 耐震性の向上を計れる
  3. 将来の変位吸収と止水機能を発揮する
  4. 変位抵抗が小さい
  5. 施設の維持管理に活躍
  6. 品種が豊富

施工工程

品種

■沈下型

品種 RE30型 RE50型 RE100型

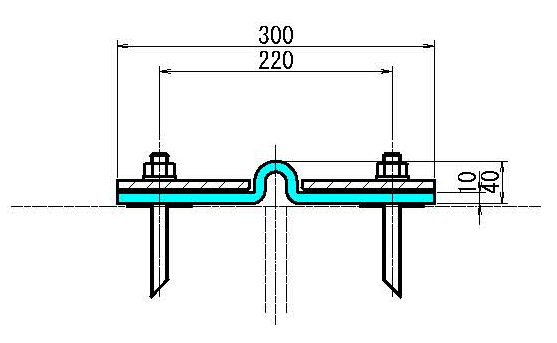

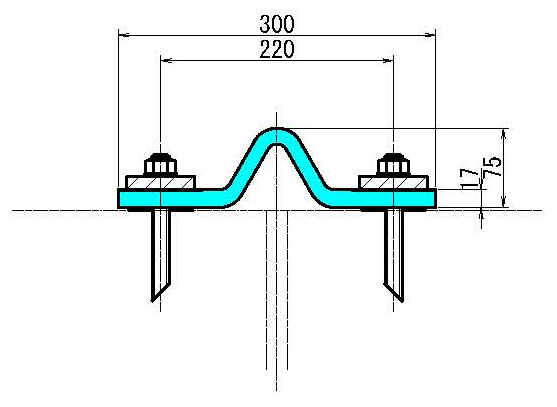

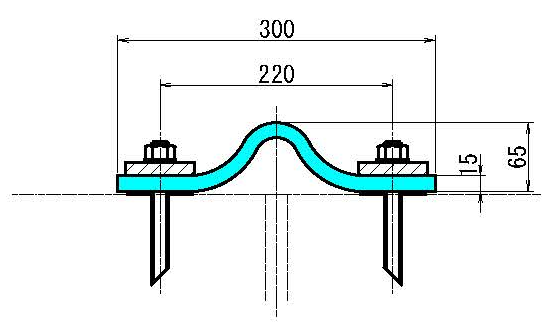

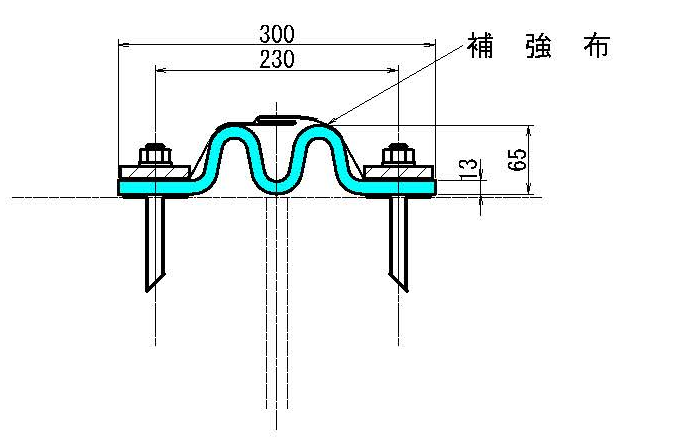

断面形状 ビーシージョイントRE30型 図面 ビーシージョイントRE50型 図面 ビーシージョイントRE100型 図面
沈下量 30mm 50mm 100mm
伸び量 20mm 30mm 50mm
外水圧 0.1MPa{1.0kgf/cm2} 0.1MPa{1.0kgf/cm2} 0.1MPa{1.0kgf/cm2}

■伸縮型

品種 RE100E型 RE150E型 RE200E型

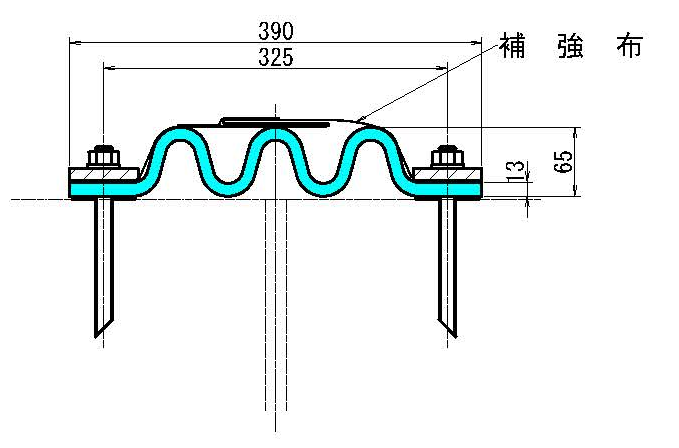

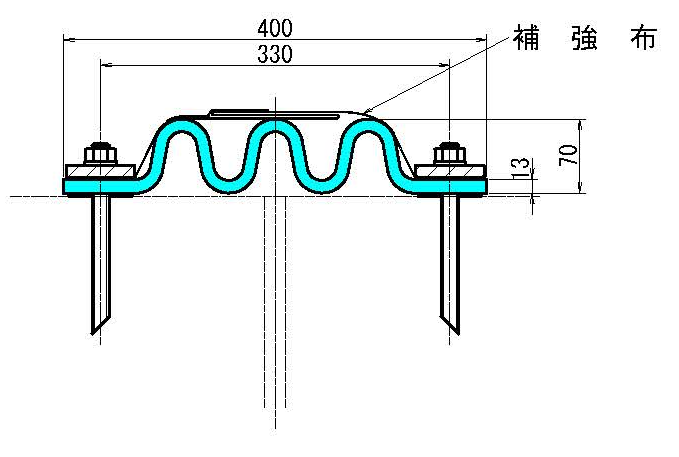

断面形状 ビーシージョイントRE100E型 図面 ビーシージョイントRE150E型 図面 ビーシージョイントRE200E型 図面
沈下量 150mm 200mm 300mm
伸び量 100mm 150mm 200mm
外水圧 0.1MPa{1.0kgf/cm2} 0.1MPa{1.0kgf/cm2} 0.1MPa{1.0kgf/cm2}

■最新鋭の耐震補強型(現地での施工性を向上させた構造です)

国土交通省新技術情報提供システム
NETIS 登録番号 HK-120009-VE

品種 RE100E-2型 RE200E-2型 RE300E-2型

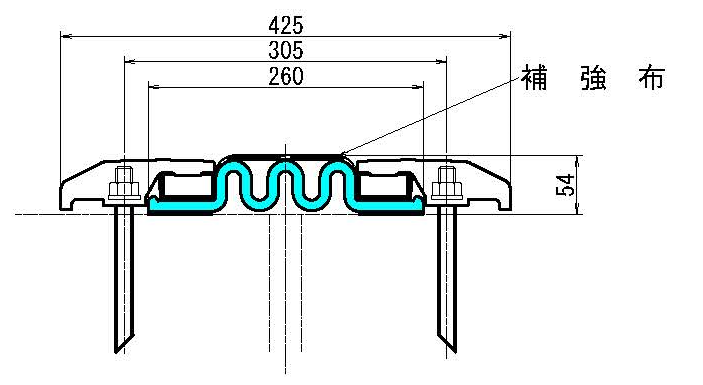

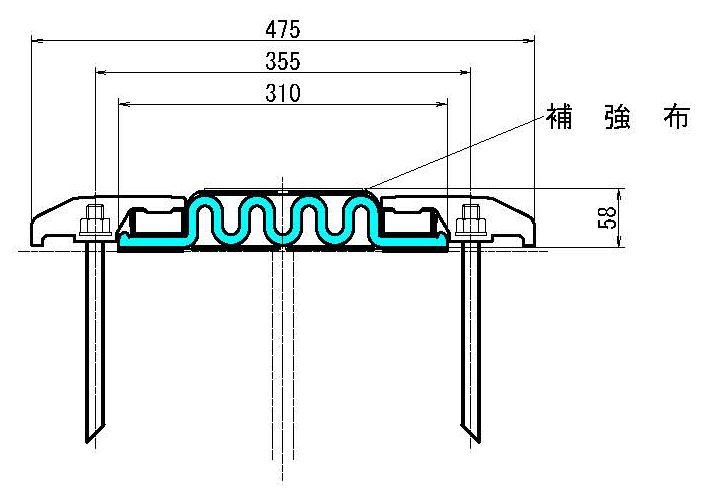

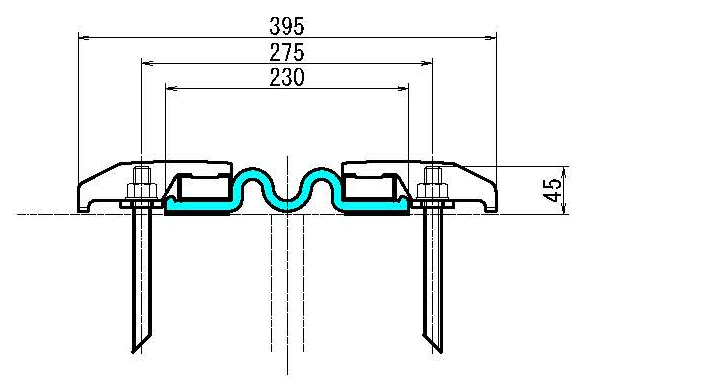

断面形状 ビーシージョイントRE100E-2型 図面 ビーシージョイントRE200E-2型 図面 ビーシージョイントRE300E-2型 図面
沈下量 100mm 200mm 300mm
伸び量 100mm 200mm 300mm
外水圧 0.1MPa{1.0kgf/cm2} 0.1MPa{1.0kgf/cm2} 0.1MPa{1.0kgf/cm2}

注1:圧力条件は1kgf/cm2=0.098MPaを0.1MPaとしました。

注2:表中の変位性能値は単独変位許容値です。

注3:上表内性能は初期目地幅20mmを想定した値となります。目開き、目違い等生じている場合は、当社営業担当者までご相談下さい。

土木資材のより詳しい資料をご希望の方はこちらのフォームからご入力ください。郵送にてお送りいたします。

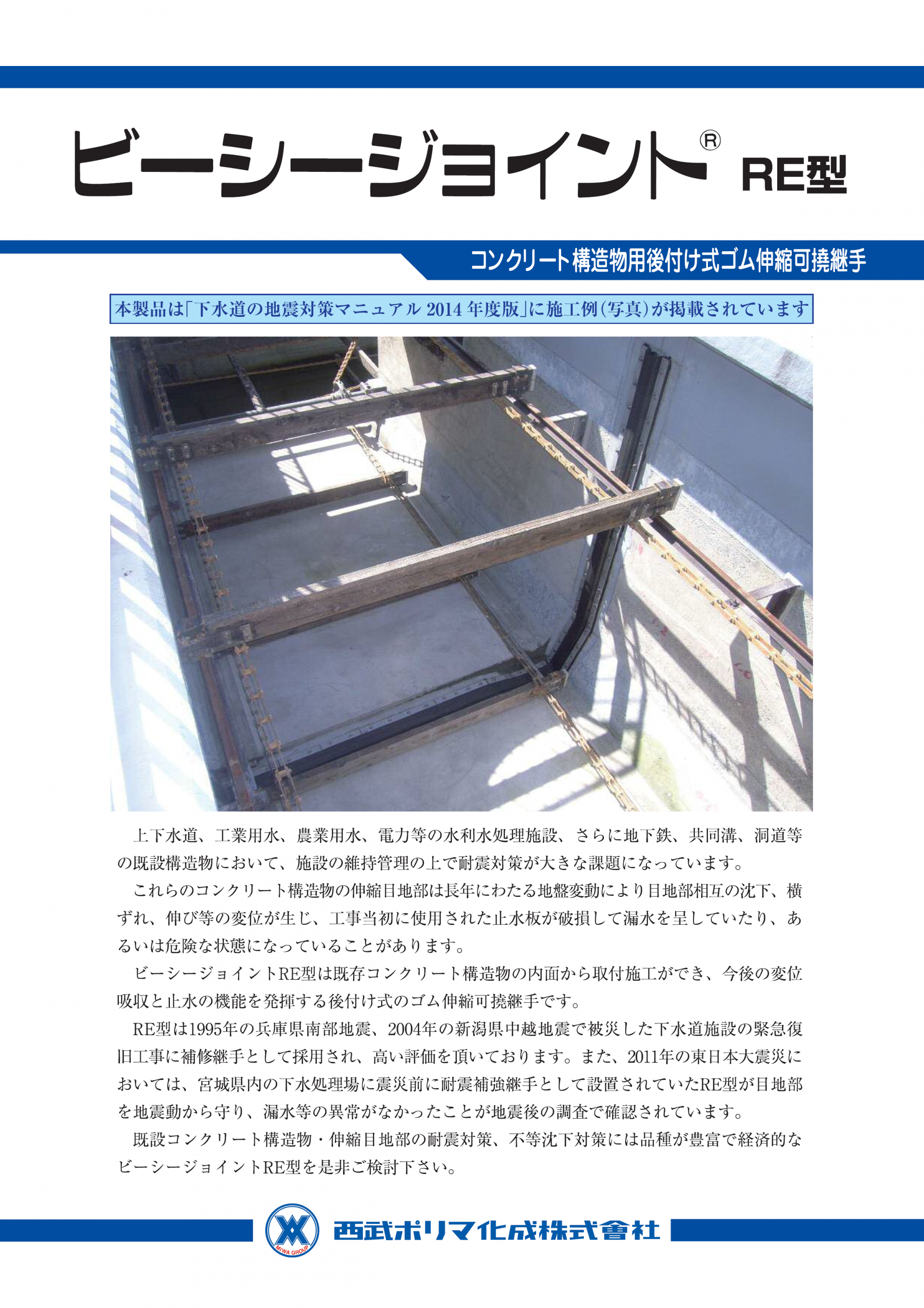

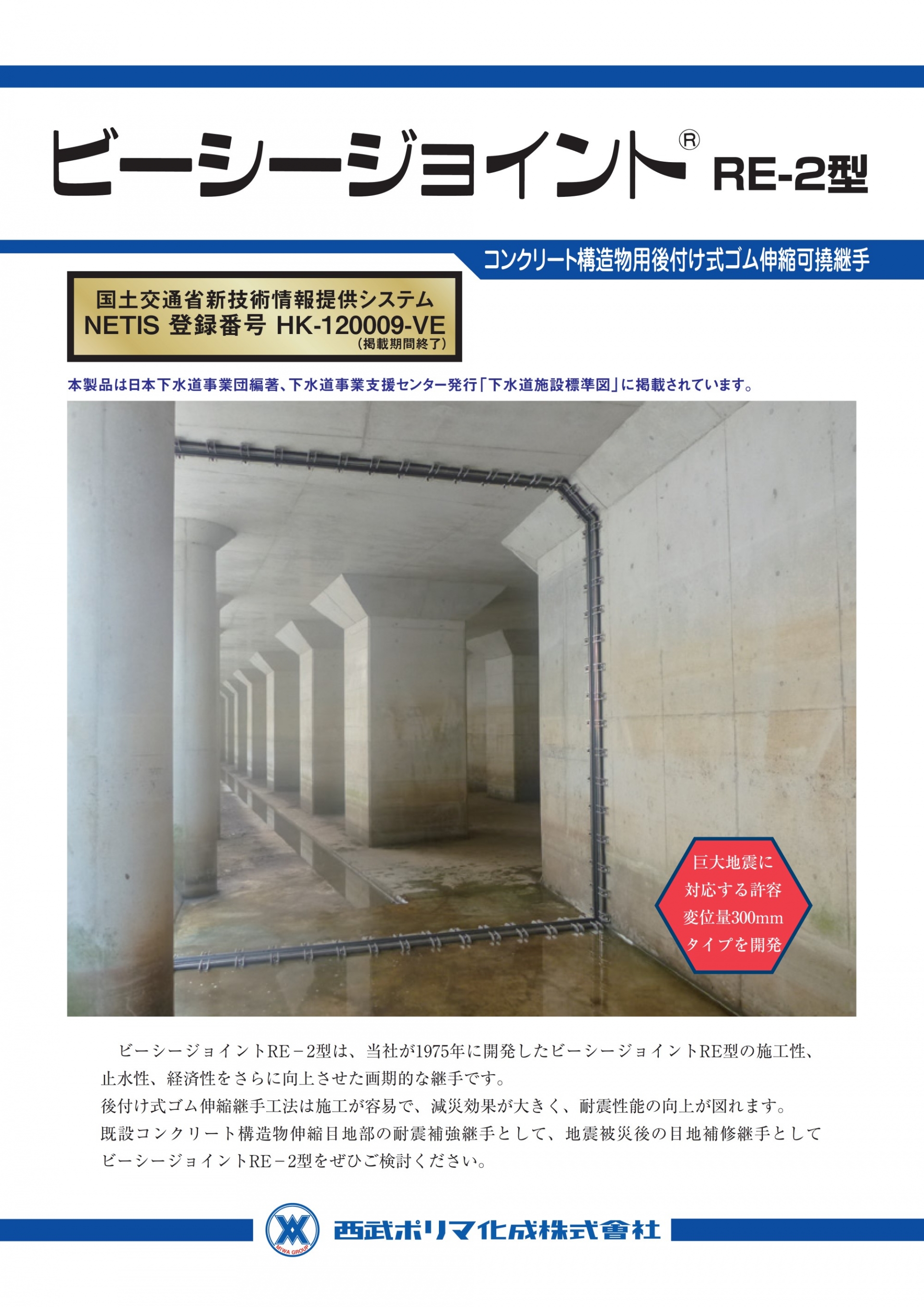

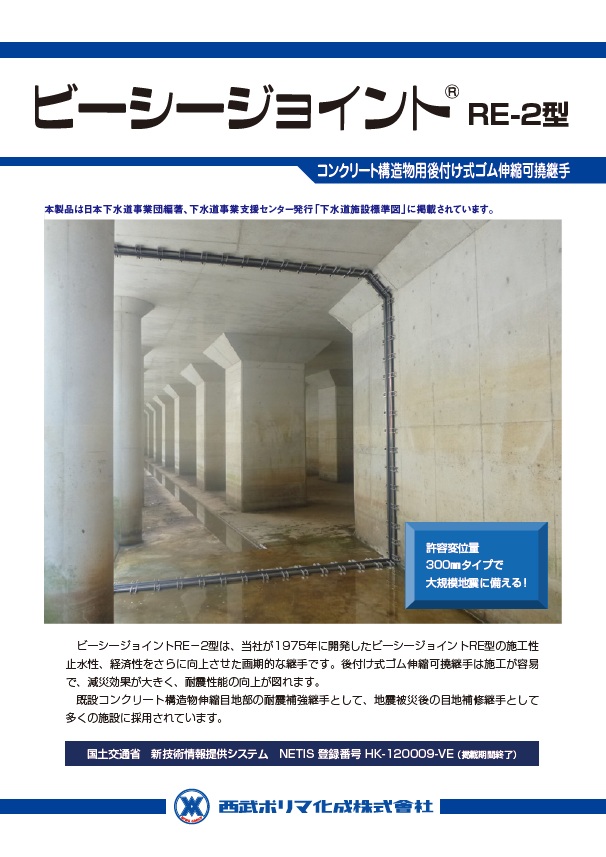

本製品の詳細情報をダウンロードご希望の方はこちらからダウンロードページへお進みください。
